高速沖床怎么調模？高速沖床調模視頻教程是什么？

發布時間：2020-05-11 17:14

【廣東豪輝科技】為您提供高速沖床怎么調模，高速沖床調模視頻教程是什么以及高速沖床調模結構圖，高速沖床調模視頻教程，高速沖床調模步驟，高速沖床模高反轉怎么調等信息供大家參考。

高速沖床是選用一體化的獨特生鐵鋁合金，高剛度及耐久性，導軌滑塊以長形導路設計方案，配置導軌滑塊制動器原理，保證運行高精密與平穩，全部耐磨損元器件均以電子式定時執行全自動進氣系統，如欠缺潤滑脂，沖床將自動式終止，優秀、簡單的操縱系統軟件，保證導軌滑塊運行及終止的精確性，可配搭一切的自動化生產要求，提升生產率控制成本。高速沖床萬向球調模調模方法是傳動齒輪或渦桿立即推動大齒輪或蝸輪蝸桿，沒有模高顯示信息。

高速沖床怎么樣調模

1. 裝模具前依據模具的尺寸、結構特點，采用某類型號規格的沖床以做到最理想化的實際效果，再采用模柄（我廠專用型ф38與ф５０）
2. 模具上機操作前先將模具左右模座及工作中櫥柜臺面擦干凈，再看模具左右模有木有合反，再將模具送入機臺子上。調節模具合閉高寬比，（合閉：直發夾板與側板中間，不可以有空隙,可以用一張0.01之墊卡放進直發夾板與側板中間，模具打成下死點看墊卡是不是拉得出去，直到剛拿不出來為ＯＫ）合閉高寬比調準后，將下?？ňo，用寸動運行2－3次，以做到左右模過渡配合在最好情況,隨后再將螺釘卡緊開展調機動性作。
3. 脫料調節：將釋放壓力把手里拉，原材料放進上輪與下輪中間，模具打進上死點，隨后松掉料厚調節固定不動螺釘，左右挪動料厚調節門把，讓釋放壓力支撐架上下?lián)u晃約毫米空隙，再將料厚調節盤固定不動螺釘卡緊，釋放壓力支撐架若沒有空隙，原材料壓太松跑偏，造成 給料禁止。
4. 釋放壓力調節：將模具內導正釘插進料帶導正孔三分之一時，調節釋放壓力螺釘遇到蔡云龍，直至料松脫才行，再將固定不動螺釘卡緊。
5. 送距調節：釋放壓力送距固定不動螺釘，將步距按照工程圖紙上所標明之步距值開展試調，若有偏差再開展細調，直到步距OK，（步距小格子為0.04mm）給料時間9點（270）°3點（90）°。
6. 試沖看步距是不是指向，再看商品是不是合乎工程圖面，再進一步調節模具閉模高寬比，以做到商品最好的品質。

高速沖床模具調模

1、高速沖床調模電機不姿勢
當標準氣壓降低至低姿勢工作壓力（0.2MPa）下列時，先應查驗調壓閥設置的姿勢工作壓力是不是在要求的一切正常范疇內，若異常應再次設置；查驗氣路口腔內部的金屬材料濾網是不是阻塞，若阻塞，清理過濾網或拆換新產品；提高閥一部分或引流閥有臟東西吸進而卡死，清理提高閥或分離閥，隨后涂上鋰系無鹽黃油后再拼裝；單邊引流閥是不是有臟東西卡死，清理單邊引流閥，隨后涂上鋰系無鹽黃油后再拼裝；查驗氣體活塞桿一部分的O形環是不是損壞，若損壞則拆換O形環，隨后涂上鋰系無鹽黃油后再拼裝。
2、高速沖床調模電機在運行中排氣管聲一切正常，但汽壓減少
查驗吸進側本產品基座有沒有臟東西殘余或基座面負傷，若有臟東西，應拆卸后取下臟東西，若基座面刮傷，應拆換吸進側本產品一部分；冒油側本產品的查驗修補方式 與吸進側本產品查驗方式 同樣。
3、出剩余油比當時降低
查驗吸進篩檢器過濾網是不是阻塞，若阻塞，清理吸進篩檢器；查驗吸進側冒油側任何一方的本產品基座有沒有臟東西殘余，若有，則需清理基座一部分。
4、高速沖床調模電機不姿勢但消聲器卻有排氣管音（漏汽）
查驗氣體活塞桿一部分或引流閥一部分任何一方的O形環是不是損壞，若有，拆換O形環，涂上鋰系無鹽黃油后再拼裝；查驗提高閥的基座面和引流閥前端開發的基座面中間有沒有臟東西殘余，若有，拆卸后取下臟東西，并涂上鋰系無鹽黃油后再拼裝。

高速沖床模高怎么調

• 高速沖床是運用高速沖針將厚板沖壓成形的工業設備，其由安裝在沖床端主電機推動的一系列傳動系統鋼件，比如曲軸連桿、傳動齒輪傳動帶等，終推動滑塊與磨具開展高速沖壓生產制造。在沖壓處依據沖壓制成品的樣子、薄厚、材料的不一樣特性必須挑選不一樣的模具，并調節模高以融入不一樣的磨具，模高調節的精度和可信性是牽制著高速沖床特性的一個首要條件。
• 晉志德高速沖床模高調節設備，由氣動式調模電機、渦桿、蝸輪蝸桿、渦桿傳動齒輪及升降機調節軸構成，在其中氣動式調模電機的輸出軸上安裝有傳動齒輪和傘齒輪，升降機調節軸上安裝有調節軸傘齒輪，傳動齒輪與渦桿齒輪嚙合，傘齒輪與調節軸傘齒輪嚙合，蝸輪蝸桿與渦桿齒合，渦桿設定有滾動軸承和渦桿押蓋，渦桿為先后相連的三個，每鄰近2個中間設定射頻連接器開展聯接，射頻連接器內設定有平行面鍵。此外升降機調節軸設定有調節旋蓋和調節聯軸器環。
• 配調模設備大噸數高速沖床
• 高速沖床模高做為高速沖床調模設備動力裝置，其輸出軸上此外還配比較有限位傳動齒輪和傘齒輪的氣動式調模電機環套及右渦桿傳動齒輪、大數字模高指示儀軸、固定不動滾動軸承和大數字模高指示儀傳動齒輪；在其中右渦桿傳動齒輪安裝于渦桿的尾端，并與大數字模高指示儀齒輪嚙合，大數字模高指示儀傳動齒輪安裝于大數字模高指示儀軸，大數字模高指示儀軸安裝于固定不動滾動軸承。
• 高速沖床模高調節設備在氣動式調模電機的推動下另外驅動器三個渦桿開展姿勢，一方面蝸輪蝸桿和升降機調節軸可以快速響應，另一方面大數字模高指示儀能夠靈巧地反映模高調節間距，提升了模高調節的精度和可信性，確保了總體沖壓生產制造的精度。

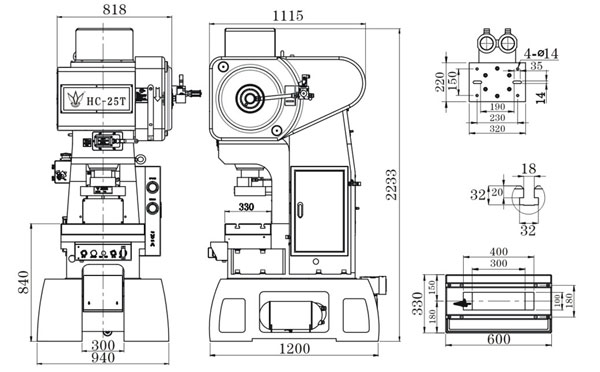

高速沖床調模結構圖

高速沖床調模視頻教程

高速數控沖床調模

1. 最先挑選合適模具的高速數控沖床，壓模時先升導軌滑塊，且調節方法務必是寸動，已免因速率過快，毀壞沖床的模具；
2. 電動叉車在往沖床櫥柜臺面叉模具時，工作人員要杜絕危險地帶；
3. 高速數控沖床架模時左右模板要清除整潔，不能有臟東西；
4. 有模柄之模具務必先撤出沖床固定不動模柄螺釘，且模柄與模柄孔尺寸適度；
5. 當在挪動模具時，用勁不必很小，非常是較小的模具已勉模具摔倒導致工傷事故惡性事件；
6. 搭建有落料孔之模具，一定要查驗是不是阻塞落料孔；
7. 如模具高寬比不足，要加保護層墊塊，所加保護層墊塊的高寬比務必一致而材料一樣；
8. 針對獨特的高速數控沖床模具要用獨特的方式 去架，以防導致模具毀壞，如“V”型之模具架模時，將左右模用導軌滑塊合閉鎖模后，將導軌滑塊上升所沖料厚的規格；
9. 架模員在鎖模時，所站起的方法務必是八字腳，且用勁不必過猛，以防工作人員摔倒和用力過猛導致安全事故產生。

高速沖床模高反轉怎么調

1. 高速沖床模高反轉試模先查驗左右模有沒有卡緊，模具內有沒有出現異常，如請來馬上改進再開展試模姿勢；
2. 試模前掌握模具的作用，該工程項目它的工作職責是啥，要留意些什么問題；
3. 試模時務必用寸動方法漸漸地把上模壓至下死點，再調導軌滑塊所需高寬比；
4. 對于開料，沖孔機的模具不必舍得下過深，把原材料弄斷孔沖穿就可以以防模具毀壞；
5. 對于模具內有英文字母，印壓的模具，干萬不可以空打，需墊該商品一個產料厚開展調節，直至OK為標準。
6. 高速沖床模高反轉試模時商品正反面方位不能弄反，當一個商品正反面都能夠放進模具精準定位內，或你不知道怎樣著手時，需注意前一個工程項目和后邊好多個工程項目連貫性觀查科學研究，如還沒法請找上級領導解決，干萬不可以隨便亂跑；
7. 針對“V”型之模具，試模是非常當心留意，用導軌滑塊合閉將模具高寬比升高一個料厚；
8. 針對高速沖床模高反轉鉚合調模時，模具一樣不可以舍得下過深，一律用導軌滑塊方式 開展調模。

高速沖床架模調機視頻

高速沖床調模步驟

高速沖床調模的流程：
高速沖床調模前：

1. 挑選合適模具噸數的沖床，查驗模具高寬比是不是在沖床的容許范疇內。
2. 沖床左右櫥柜臺面要清除整潔，不可有臟東西，模具下模座底邊不可有臟物，需放平。
3. 模具要置放于沖床櫥柜臺面的中間。
4. 沖床行程安排挑選寸動。

高速沖床調模中：

1. 壓模時要先升導軌滑塊，隨后用寸動方法漸漸地降至下死點。
2. 有模柄之模具，務必將模柄指向模柄孔，至下死點，合閉先縮下模。
3. 無模柄之模具，將模具置放于適合的部位，并留意有落料孔的模具干萬不可以塞住落料孔。
4. 應用的保護層墊塊務必整平，并須查驗其支承是不是均衡，并留意不物料阻塞以避免物料阻塞進而模具損傷。
5. 可成形模先收緊上模，隨后放進所需沖制料厚的廢棄物，應用導軌滑塊調節至適合的合閉高寬比，并空打二至三次，再卡緊下模。
6. V型的模具架時將左右模具導軌滑塊合閉鎖模后，將導軌滑塊上升所沖料厚的規格。

高速沖床調模后：

1. 查驗左右模有沒有卡緊。
2. 查驗左右模是不是有異常情況。
3. 專用工具及時，清除當場。

高速沖床調模狀態鎖不緊

1. 生產制造時，高速沖床調模狀態鎖不緊假如挑選安全性一行程安排模式，不能連按幾回才把一個商品打出去，不然毀壞設備零件（試模以外）；
2. 兩手實際操作務必雙手另外按住實際操作按鍵，而且用勁要尺寸相同，不然設備打沒動；
3. 放寬兩手時，雙手務必另外松掉，不能一手放寬一手按著沒放，不然發現異常；
4. 在生產制造中，決不會能夠隨便更改導軌滑塊的合閉高寬比；
5. 試模時，務必將導軌滑塊調至最適當?shù)母邔挶?。假如調得太低，可能造成 ：高速沖床調模狀態鎖不緊把模具壓破或是頻繁造成過載常見故障的產生；
6. 高速沖床調模狀態設備在運行時，干萬不能開展大數字復歸，不然毀壞電子計數器；
7. 并不是生產制造必須，不必隨便開啟機器，不然造成 設備零件多余的損壞及各原料油的奢侈浪費；
8. 外行工作人員不能隨意啟動家用電器箱，高速沖床調模狀態鎖不緊由于箱里電源電路繁雜，較為非常容易出現安全事故；
9. 維護設備，不能亂踢、亂敲；插外置電源電源插座時，要當心，不能用勁過急，不然毀壞電源插座，造成 風險。
