肘節式龍門高速沖床生產廠家

發布時間：2021-08-02 17:02

【廣東豪輝科技】作為肘節式龍門高速沖床生產廠家為大家提供，肘節式高速沖床參數，行程多少，內部結構圖，肘節式高速沖床工作原理，肘節式高速沖床優點、特點、用處，肘節式高速沖床的零件有哪些等信息供大家參考。

肘節式高速沖床參數

型式：MARX-80T

加壓能力：800KN

行程：20/25/32/40 mm

沖程數：120-600/120-500/120-500/120-450 spm

閉模高度：240-320 mm

滑塊調節量：80 mm

滑塊尺寸：1380×580 mm

工作臺面尺寸：1500×800 mm

工作臺厚度：160 mm

工作臺開口尺寸：1160（上）×1160（下）×120 mm

床臺開孔尺寸：1200×160 mm

主馬達：30×4P kw

上模重量：MAX500 kg

總重量：22000 kg

外型尺寸：3280×3380×1840 mm

肘節式高速沖床廠家

廣東豪輝科技股份有限公司（原東莞豪輝精密機械有限公司）成立于2006年，是一家集研發，生產，銷售于一體的國家高新技術企業肘節式高速沖床廠家，同時被評為“國家科技部頒獎企業”，“國家商務部5A級信任企業”，“高速沖床專業自主創新示范企業”，“廣東省守合同重信用模范企業。”為適應未來業務發展的需要，強化公司智能制造能力，公司于2017年1月16日在北京全國中小企業股份轉讓系統新三板掛牌上市，代碼：870520。

 廠家位于東莞市沙田鎮輪渡路信太工業園，占地面積15000米。地理位置優越，處廣州，深圳，香港等大中城市發展軸帶的中間和珠三角經濟圈的幾何中心位置，交通網絡四通八達。豪輝科技立足長遠，從技術引進，人才引入，技術消化，技術吸收到本土化創新，注重產品研究，開發并積極拓展市場。自成功上市以來，已擁有集成先進，大規模的自動化生產技術和制造設備。憑借技術精湛的工程師團隊，完善了嚴密的質量檢驗系統，確保出廠的每一臺沖壓設備都是匠心精品。

肘節式高速沖床行程多少

豪輝科技30噸肘節式高速沖床行程：16/20/25/30 mm，40噸肘節式高速沖床行程：16/20/25/30 mm，60噸肘節式高速沖床行程：20/25/32/40 mm，80噸肘節式高速沖床行程：20/25/32/40 mm。

肘節式高速沖床內部結構圖

肘節式高速沖床工作原理

豪輝科技MARX系列肘節式?jīng)_床，合理的構架方式打造更精密的曲軸連軒式?jīng)_床。

肘節式高速沖床該系列沖床是最大限度的發揮了肘節連桿機構式的特性，進行了更簡單更合理化的結構設計，此款適用于引線框架，連接器，端子等超精密加工的新型肘節連桿式?jīng)_床。

由于采用了對稱肘節連桿機構，實現了熱變位最小，下死點變位量最小及理想的成型效果，是最適于高速精密加工的沖床。

肘節式高速沖床特點

想要更高配置，更人性化的高速沖床，就建議您選擇豪輝肘節連桿超高速、超高精密沖床MARX系列，此系列沖床屬豪輝高配機型，人性化的觸摸屏操系統，超高精度，適合高精密模具，引線框架，連接器，端子等超精密加工，滑塊行程次數：100-1050次/分。另外人性化的觸摸屏操作系統能運動監視沖床驅動、主馬達等工作情況，并有故障排除方法指示，可隨時記錄沖壓行程，具備電子式角度控制，能和周邊設備相互配合。

東莞肘節式高速沖床

東莞肘節式高速沖床的生產廠家哪里有，豪輝科技最新研制除了超高精密的肘節式高速沖床，公司位于東莞市沙田鎮輪渡路信太工業園，占地面積15000米。是優質的東莞地區肘節式高速沖床供應商，我們提供研發、生產一條龍服務，歡迎大家前來咨詢。

肘節式龍門高速沖床

豪輝科技生產的肘節式龍門高速沖床，型號：MARX-60T，肘節式龍門高速沖床品牌：新豪輝肘節式?jīng)_床，肘節式龍門高速沖床，肘節式龍門高速沖床精度：JIS特級，肘節式龍門高速沖床速度：750次/min，噸位：60噸，肘節式龍門高速沖床行程：30mm，價格：面議。

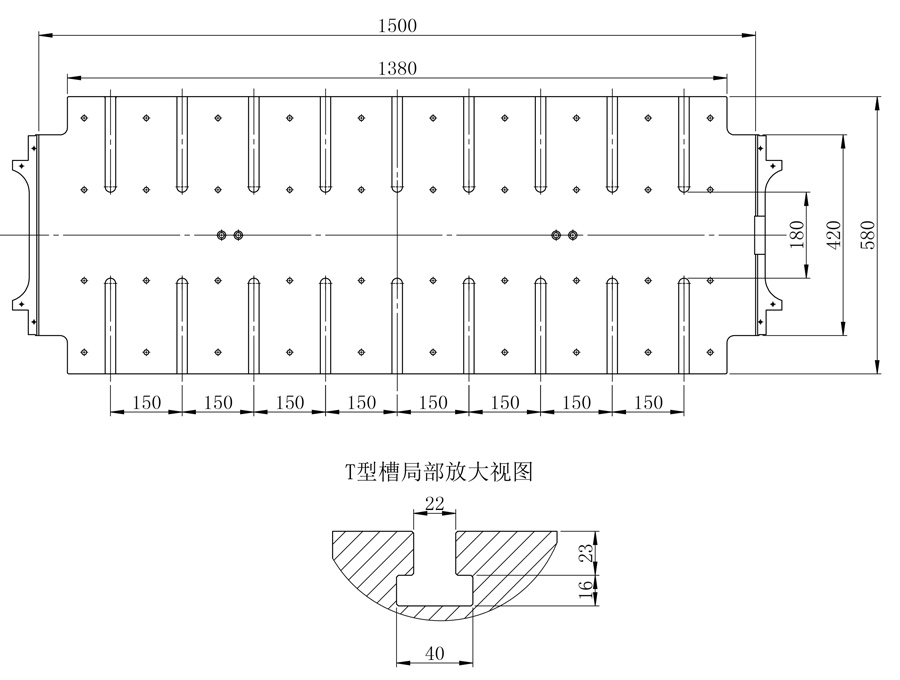

肘節式高速沖床圖紙

肘節式高速沖床優點

高精密度加工的實現

低噪音的實現

便利性操作的實現

模高變化小，動能中心偏差小

模具壽命大幅提升

沖壓之變形最小

下料剪斷噪音小

低綜合間隙

伺服馬達調模，以提高調模的便利性和精確度

肘節式高速沖床結構原理圖

多連桿肘節式高速沖床

肘節連桿式高速沖床，相信大家都不陌生，先大概給大家介紹一下，相比常規款精密鋼架沖床和三圓導柱型高速沖床，肘節式高速沖床更加人性化，下死點位置成型更好。如果您想要更高配置，更人性化的高速沖床，想要追求更精細的加工效果，就建議您選擇豪輝科技肘節連桿超高速、超高精密沖床MARX系列，此系列沖床屬豪輝高配機型，人性化的觸摸屏操系統，超高精度，適合高精密模具，引線框架，連接器，端子等超精密加工，滑塊行程次數：100-1050次/分。另外人性化的觸摸屏操作系統能運動監視沖床驅動、主馬達等工作情況，并有故障排除方法指示，可隨時記錄沖壓行程，具備電子式角度控制，能和周邊設備相互配合。

肘節式高速沖床的用處

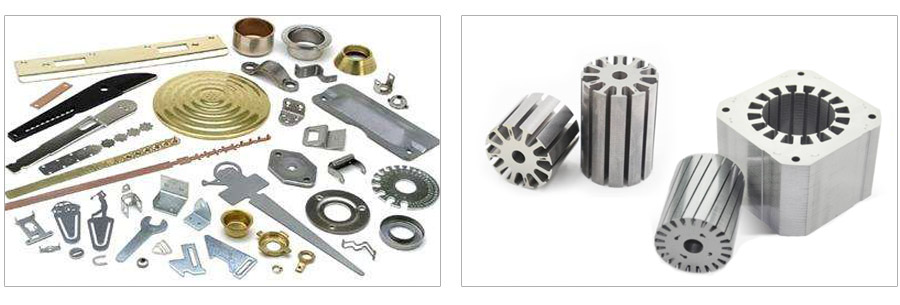

肘節式高速沖床適合高精密模具，引線框架，連接器，端子等超精密加工

肘節式高速沖床的零件有哪些

1.通用變頻器+調速軸馬達

2.組合式氣壓離合器剎車器

3.動態平衡裝置（重量選擇式）

4.電子式凸輪開關

5.停止角度自動補正裝置

6.電子式曲軸角度指示計

7.觸摸屏（中文：簡體字）

8.速度計

9.總計數器電子式8位數（觸摸屏）

10.預置計數器 電子式8位數（觸摸屏）

11.閉模高度顯示器

12.計時器 7位數

13.電動式滑塊調節裝置

14.誤送料插座（帶切換開關）1個

15.張限停止用插座1個

16.微寸動

17.循環油控制組件

18.空氣控制組件

19.材料給油裝置（帶電磁閥）

20.安全門（僅前面上下式）

21.馬達逆轉裝置

22.全停止回路

23.操作柜（帶滾動輪）本體操作盤

24.雙手按鈕（帶1點CASE）

25.油溫冷卻裝置

肘節式?jīng)_床可以高速嗎

肘節式?jīng)_床可以高速，肘節式高速沖床極高的加工精度；水平對稱肘節連桿結構的熱變位移??；動靜壓軸承技術使得沖床加減速滑塊位移最??；沖床特殊材料的使用；精密油溫冷熱控制系統的溫度控制。水平對稱肘節連桿結構，使沖床滑塊運動在下死點附近沖壓曲線平滑，獲得了極好的壓印效果，滿足引線框架等產品的印壓要求。同時此結構的滑塊運動方式，減少高速沖壓時對模具的沖擊，延長模具壽命。
