連接器高速沖床

連接器高速沖床配件

1.通用變頻器+調速軸馬達

2.組合式氣壓離合器剎車器

3.動態平衡裝置（重量選擇式）

4.電子式凸輪開關

5.停止角度自動補正裝置

6.電子式曲軸角度指示計

7.觸摸屏（中文：簡體字）

8.速度計

9.總計數器電子式8位數（觸摸屏）

10.預置計數器 電子式8位數（觸摸屏）

11.閉模高度顯示器

12.計時器 7位數

13.電動式滑塊調節裝置

14.誤送料插座（帶切換開關）1個

15.張限停止用插座1個

16.微寸動

17.循環油控制組件

18.空氣控制組件

19.材料給油裝置（帶電磁閥）

20.安全門（僅前面上下式）

21.馬達逆轉裝置

22.全停止回路

23.操作柜（帶滾動輪）本體操作盤

24.雙手按鈕（帶1點CASE）

25.油溫冷卻裝置

連接器高速沖床可選配件

1.防震裝置

2.精密凸輪夾式送料機

3.材料導軌（到工作端面）一個

4.下死點檢知器

5.切斷計數器（電子式6位數）2組

6.空氣噴射器（帶電磁閥）DC

7.落料斗

8.材料末端停止開關（近接式）

9.飛輪剎車

連接器高速沖床參數

型式：MARX-80T

加壓能力：800KN

行程：20/25/32/40 mm

沖程數：120-600/120-500/120-500/120-450 spm

閉模高度：240-320 mm

滑塊調節量：80 mm

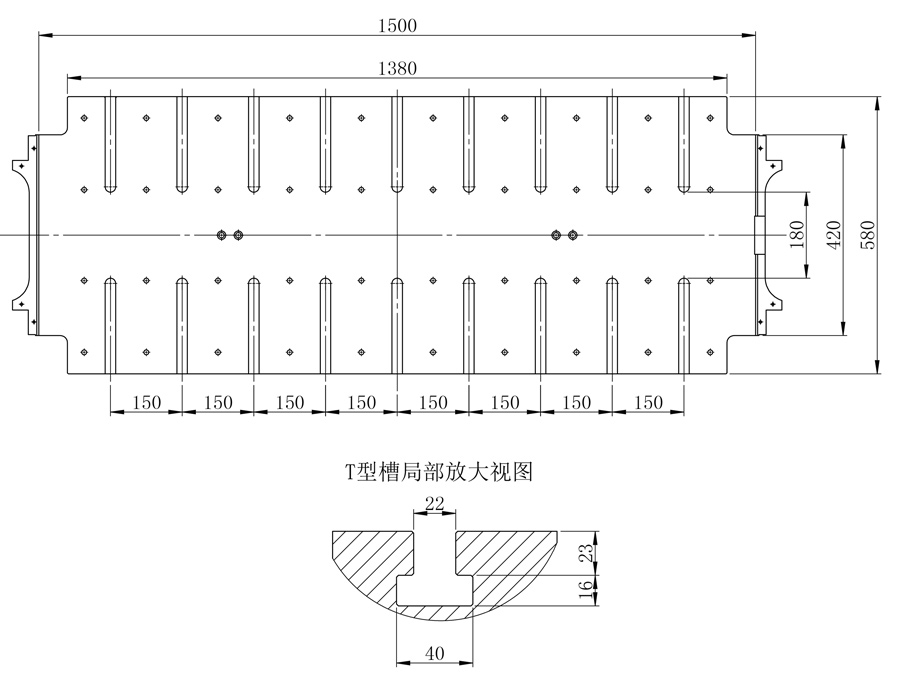

滑塊尺寸：1380×580 mm

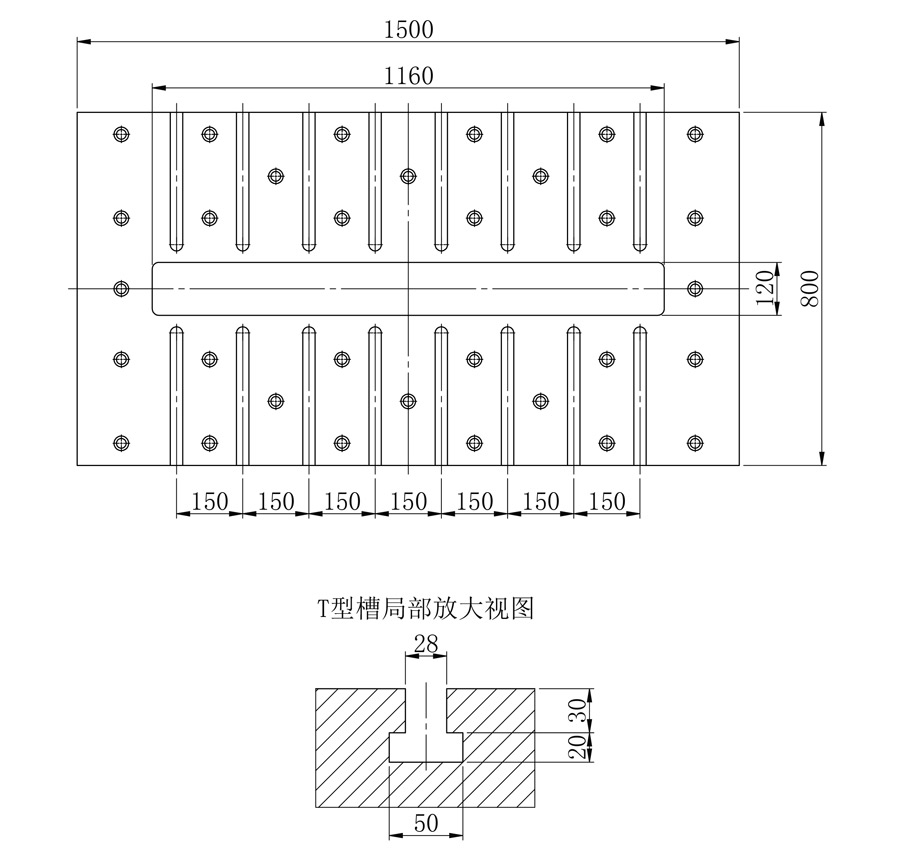

工作臺面尺寸：1500×800 mm

工作臺厚度：160 mm

工作臺開口尺寸：1160（上）×1160（下）×120 mm

床臺開孔尺寸：1200×160 mm

主馬達：30×4P kw

上模重量：MAX500 kg

總重量：22000 kg

外型尺寸：3280×3380×1840 mm


連接器高速沖床結構

連接器高速沖床沖壓產品

連接器高速沖床保養：

 1、經常保持中心柱，滑塊導柱的干凈，以及架模時保持模具底板無臟物，以確保平臺的潔凈避免劃傷。 2、新機在使用1個月時，飛輪處加黃油（包括送料機），如果長時間沒有加油，會導致飛輪內部磨損，影響機床的性能，以后每次保養時也需加（耐高溫150℃以上的黃油） 

3、機臺循環油的更換：新機在1個月內更換1次，以后每隔半年更換1次，保證機床的正常運行和精密度（32#機械油或美孚1405＃）

連接器高速沖床使用方法：

1、開機前應將設置在控制面板上的調速電位器（W）調到最低點（O點）位置。

2、在總電源開關（DK）接通后，電源指示燈亮，相序指示燈也應亮，否則應檢查相序是否正確。

3、用鑰匙開關接通控制回路后斷相。指示燈三只應同時亮，否則應檢查，排除故障。

4、順時針調整“調速”電位器，主電機帶動飛輪啟動，轉速應平穩無震蕩，無沖擊等現象存在。

5、在接通主離合器過程中，應左右手同時操作。在正式沖壓過程中應接通外控按鍵開關，并使調機按鍵開關處于復位狀態，才能正式工作，否則送料開關和模具故障信號失控。

6、在正式沖制過程中，由于主電機的靜差率隨不同負荷有變化，故在沖制不同零件時，可用設置在控制板上的電磁記數器，對轉速進行校正。
