精密高速沖床的結構工作原理及圖片是什么

發布時間：2022-03-12 09:12

東莞豪輝機械提供精密高速沖床的結構圖片和精密高速沖床的工作原理視頻以及介紹，供大家參考。

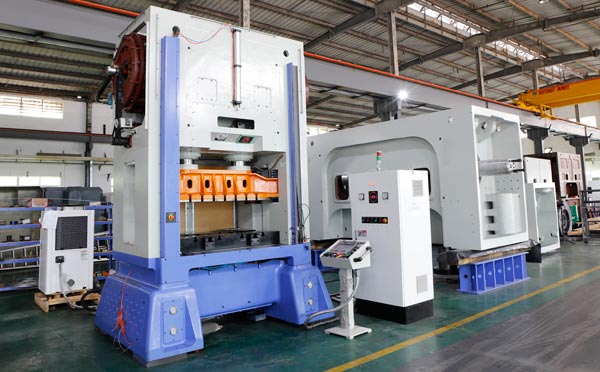

精密高速沖床結構圖片

精密高速沖床是一種高速精密的數字操控沖床精度高、剛性大、效率高、操作簡單,作業時由電腦操控機械將圓周運動轉換為直線運動，通過一序列的做工對材料施以壓力，使其塑性變形，而得到所要求的形狀與精度。

精密高速沖床設計原理

高速沖床之設計原理是將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪，高速沖床經離合器帶動齒輪、曲軸(或偏心齒輪)、連桿等運轉，來達成滑塊的直線運動，高速沖床從主電動機到連桿的運動為圓周運動。高速沖床連桿和滑塊之間需有圓周運動和直線運動的轉接點，高速沖床設計上大致有兩種機構，一種為球型，一種為銷型(圓柱型)，經由這個機構將圓周運動轉換成滑塊的直線運動。

精密高速沖床對材料施以壓力，使高速沖床塑性變形，而得到所要求的形狀與精度，因此必須配合一組模具(分上模與下模)，將材料置于高速沖床間，由機器施加壓力，使高速沖床變形，加工時施加于材料之力所造成之反作用力，由沖床機械本體所吸收。

精密高速沖床工作原理視頻

精密高速沖床工作原理

1.精密高速沖床的滑塊以長型導路設計，配備滑塊平衡裝置，確保運轉精密與穩定。所有抗磨損元件均以電子式定時自動潤滑系統，如缺乏潤滑油，沖床將全自動停止。先進、簡易的操控系統，確?；瑝K運轉及停止的準確性。

2.高速沖床導套（導板、導柱、導正銷、導板模、導料板）:固定在上模座內，與固定在下模座的導柱配合使用

①導板:起到卸料作用，導板上帶有與凸模精密滑配內孔的板狀零件，使凸模與凹模的能相互對準

②導柱:多數固定在下模座，配合上模座的導套為上下模的運動提供精密的導向圓柱形零件

③導正銷:伸入材料孔中導正其在凹模內位置的銷形零件。

④導板模:靠導板與凸模的精確配合,由導板準確地引導凸模進入(接觸)凹模刃口,進行沖裁工作。

⑥導料板:引導條料或帶料進入模具（凹模）的板狀導向零件。

3.高速沖床沖模:分為上下兩部分，其中凸模以外形為工作表面的零件。凹模即以內形為工作表面的零件。

4.壓料板:沖模中用于壓住沖壓材料或工序件以控制材料流動的零件

5.高速沖床固定板:固定卸料板是固定在沖模上位置不動的卸料板，將材料或工（序）件從凸模上卸脫的固定式或活動式板形零件。卸料板是有時與導料板做成一體，兼起導料作用，仍稱卸料板。

    高速沖床的作業是經過機械內部多個系統來相互配合完成，每個系統的作業都關系到?jīng)_模的精度以及速度，所以在使用過程中，為了保持沖床的精度以及生產效率，對于高速沖床的保養維修也是至關重要的。
