精密高速?zèng)_床的結構與設計原理圖
發布時間：2022-03-12 09:11
東莞豪輝臺灣品質精密高速?zèng)_床研發生產廠家，提供精密高速?zèng)_床的結構說明和精密高速?zèng)_床的設計原理的信息供大家參考。

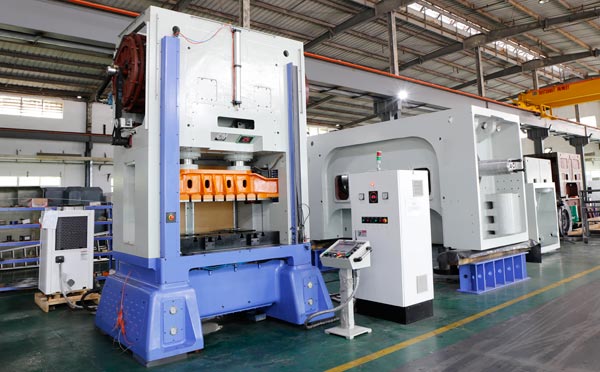

精密高速?zèng)_床結構
1、高速?zèng)_床馬達通過同步V型皮帶輪帶動飛輪傳動，飛輪帶動曲軸旋轉，下連桿帶動下橫梁、上連桿和上工作臺沿滑套做上下往復運動，通過固定在上工作臺和下工作臺的上、下模具實現對板材進行高速?zèng)_壓成型加工。
2、豪輝科技高速?zèng)_床下工作臺為長方體，上下部為相對疊置的楔形滑塊，楔形滑塊分別設置有油壓泵，該油壓泵可以驅動楔形滑塊相對移動。高速?zèng)_床下工作臺的上部可以沿著斜滑動面滑動，當其向前滑動，下工作臺同時向上移動，當其向后滑動，下工作臺同時向下移動。這樣，可以改變下工作臺相對床體平面的位置高度，進而調整高速?zèng)_床上、下工作臺之間的模具空間。
3、在板材壓力高速?zèng)_床成型的過程中，由于材料厚度不同，或者下工作臺變動，板材厚度檢測器將檢測結果與預先設定的板材厚度值進行比較。根據比較結果，如果板材變厚，通過伺服控制裝置驅動油壓泵調整下工作臺向上移動，如果板材變薄，通過伺服控制裝置驅動油壓泵調整下工作臺向下移動。由于在板材加工過程中，板材厚度檢測器不斷輸出檢測結果，伺服控制裝置不斷發出指令，下工作臺的調整在瞬間進行，不會造成板材尺寸的超差，保證高速?zèng)_床加工出合格的產品。
精密高速?zèng)_床設計原理
沖床之設計原理是將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪，經離合器帶動齒輪、曲軸(或偏心齒輪)、連桿等運轉，來達成滑塊的直線運動，從主電動機到連桿的運動為圓周運動。連桿和滑塊之間需有圓周運動和直線運動的轉接點，其設計上大致有兩種機構，一種為球型，一種為銷型(圓柱型) ，經由這個機構將圓周運動轉換成滑塊的直線運動。
沖床對材料施以壓力，使其塑性變形，而得到所要求的形狀與精度，因此必須配合一組模具(分上模與下模)，將材料置于其間，由機器施加壓力，使其變形，加工時施加于材料之力所造成之反作用力，由沖床機械本體所吸收。
