c型高速?zèng)_床組裝圖

發布時間：2019-09-06 14:09

豪輝科技提供c型高速?zèng)_床組裝流程介紹以及c型高速?zèng)_床組裝流程圖供大家參考，以及提供c型高速?zèng)_床維修保養流程給大家。

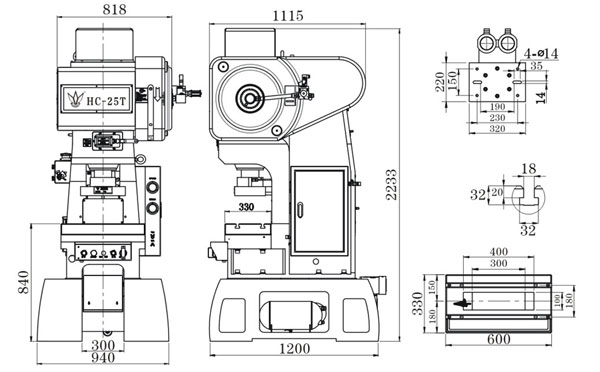

c型高速?zèng)_床組裝流程圖

c型高速?zèng)_床組裝流程

1、c型高速?zèng)_床安裝前最先應確定磨具齒面銳利,型腔齒面上沒有崩刃,模座沒有缺角。假如有崩刃缺乏角,請最先斷削傷口。

2、鎖模前應在上、上模中間墊入一張鐵氧體磁芯,避免因?yàn)檫\(yùn)送全過程磕傷傷口。

3、在磨具安上c型高速?zèng)_床前,要用食油石把底邊和上邊的毛邊磨去,用布帶將垃圾清運整潔。假如磨具上下左右平面圖上帶毛邊或廢棄物,將造成沖片毛邊偏差。

4、調節導軌滑塊行程安排至適合部位卡緊下模,務必確保模柄或模架上平面圖于導軌滑塊的底邊密不可分迎合,下模壓板螺絲輕輕地卡緊。隨后,往上調節導軌滑塊,取下正中間的鐵氧體磁芯。松掉下模壓板螺絲,往下調節導軌滑塊,直到模座進到型腔3~4mm,卡緊下模壓板螺絲。新磨具沖片時凸模務必進到型腔3~4mm,不然,要出現模座崩刃或型腔漲裂。

5、冉冉升起導軌滑塊高于一切死點部位,調節高速?zèng)_床打桿止退螺絲,至緊松適合,隨后高轉速幾回,觀查磨具及高速?zèng)_床各組織工作中是不是一切正常。如果不是異?，F(xiàn)象,就能夠剛開始生產制造了。

c型高速?zèng)_床維修保養

1、確保最好的磨具空隙，c型高速?zèng)_床磨具空隙就是指沖針進到上模中，兩邊的空隙相加。不一樣板厚，不一樣材料應取用不一樣空隙的上模。采用適合的磨具空隙，可以確保優良的沖孔機品質，降低毛邊和坍塌，維持鋼板整平，合理避免帶料，增加磨具使用壽命。

2、適度斷削可合理增加磨具的使用期。c型高速?zèng)_床磨具刃邊損壞造成半經約0.10mm的弧形時，就必須斷削。斷削時，每一次切削量為0.03~0.05mm，反復切削直到?jīng)_針銳利。斷削后用食油石打磨拋光齒面，除去毛邊，開展去磁解決后涂上潤滑脂。

3、要定期維護輪盤上下左右模座的對中性化。假如高速?zèng)_床模位的對中性化不太好，導致磨具迅速鈍化處理，鋼件生產加工品質越差。應查驗并潤化輪盤上的?？准皩?dǎo)向性鍵，若有損害立即修補；清理輪盤的上模座，便于上模精確安裝，并查驗其鍵或健槽的損壞狀況，必需時拆換；應用專用型芯軸校正模具工位，若有誤差立即調節。

4、c型高速?zèng)_床當沖軟或黏性的原材料(如鋁)；沖薄的碾磨性原材料(如夾層玻璃環氧樹脂片)；沖薄的硬塑原材料(如不銹鋼板)；經常程度沖，可應用表層硬底化(選用鍍鈦、高頻淬火等方式 ，其表層硬底化層為薄厚12~60μm的分子式)的沖針。
